RADAR, SATELLITE E GPS

RADAE DOPPLER

NV2001 - Trainer per lo studio dei Radar doppler copre gli aspetti fondamentali permettendo molteplici esperimenti di trasmissione di un segnale, sua riflessione da parte di un target distante e sua rilevazione da parte di un ricevitore apposito. Permette l'uso dell'apposita antenna a raggio ristretto, la determinazione della direzione del target e la sua velocità radiale, la completa dimostrazione e setup hardware e software dei concetti radar, studio dei segnali mediante software e CRO, echo doppler, misure RPM e di vibrazione mediante diapason, ecc…

Il trainer viene fornito di tutto l'occorrente per il corretto funzionamento.

TRAINER SATELLITARE

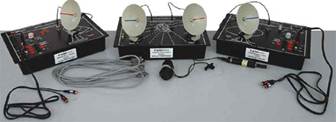

ST2272 - Satellite Communication Trainer. Trainer per lo studio delle tecniche di trasmissione satellitari.

Consiste in tre moduli: un Trasmittitore, un collegamento Satellitare e un Ricevitore.

Il Satellite Transponder riceve segnali dal trasmittente e li ritrasmette a frequenze diverse ad il ricevitore. Le frequenze di downlink sono selezionabili e trasmettono tre segnali simultaneamente - Video, Audio/ Voce/Tono e Dati. Con questo sistema si possono svolgere un vasto numero di esperimenti (concetti di base delle comunicazioni via satellite, collegamento tra trasmettitore e ricevitore, collegamento con il satellite e collegamento fallito, Stabilire un collegamento di satellite di Audio-video tra Trasmittente e Ricevitore, ecc…).

Il trainer viene fornito di tutto l'occorrente per il corretto funzionamento.

GPS TRAINER

ST2276 - GPS Trainer per lo studio della tecnologia GPS, satelliti, ricevitori e connessione al satellite tramite antenna GPS. Caratteristiche:

  • 12 canali GPS
  • tempi di ricalcolo 0,1s
  • protocollo binario SiRf
  • tempo reale RTCM SC-104 (differenziale)
  • un impulso al secondo (segnali)
  • interfaccia RS232 per collegamento a PC
  • NMEA 0183 Ver2.2 GGA, GLL GSA, GSV RMC e uscita VTG
  • software GPS per analisi

Alcuni esperimenti eseguibili:

  • concetti GPS
  • collegamento tra GPS Satellite & GPS Trainer
  • misurazione latitudine e longitudine
  • studio effetto DOP
  • studio HDOP e VDOP
  • analisi Protocolli NMEA 0183
  • analisi altitudine; Azimuth, SNR
  • studio del codice PRN
  • studio Protocolli NMEA, GPGGA, GPGLL, GPGSA, GPGSV, GPRMC, GPVTG
  • studio GPS NMEA, GPALM,GPGRS, GPGST, GPMSS, GPZDA
  • studio UTC Data & Time
  • studio sulle formule di conversione

Il trainer viene fornito di tutto l'occorrente per il corretto funzionamento.
